تعليمات المعدات

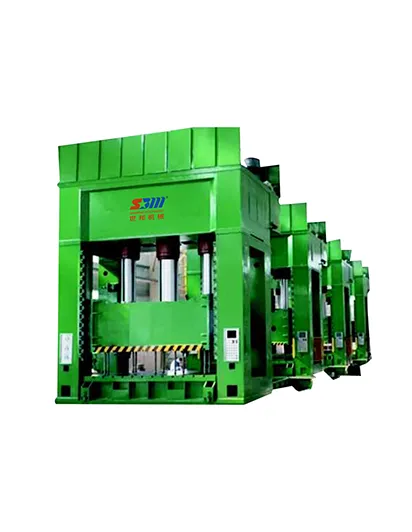

إن المكبس الهيدروليكي لختم الهيكل بأربعة أعمدة (4 أعمدة) عبارة عن آلة صناعية للخدمة الشاقة تتميز بإطار صلب بثلاثة عوارض / أربعة أعمدة، مدعوم بنظام هيدروليكي لأداء عمليات الختم والسحب العميق والثني والتشكيل بدقة عالية على المواد المعدنية وغير المعدنية. يتم استخدامه على نطاق واسع في صناعات السيارات والفضاء والأجهزة المنزلية ومعالجة الصفائح المعدنية نظرًا لثباته الممتاز في تحمل الأحمال والتحكم في التوازي.

الهيكل الأساسي والمكونات

نظام الإطار: كلاسيكي ثلاثي الحزم (التاج العلوي، الكبش/المنزلق المتحرك، طاولة العمل الثابتة) + أربعة أعمدة رأسية (مطلية بالكروم، فولاذ عالي الشد، مقفل بصواميل كبيرة). توفر الأعمدة توجيهًا دقيقًا عبر البطانات البرونزية/الجرافيت ذاتية التشحيم، مما يضمن الحد الأدنى من الانحراف تحت الحمولة الثقيلة.

النظام الهيدروليكي: الأسطوانة الرئيسية (يتم تركيبها عادةً على التاج)، وحدة الطاقة الهيدروليكية (خزان الزيت، مضخة الضغط العالي، المحرك، الصمامات)، أسطوانة الوسادة السفلية الاختيارية/الفتح لإخراج الأجزاء.

نظام التحكم: PLC + شاشة تعمل باللمس، مع تحكم متعدد المراحل في السرعة (الاقتراب السريع، الضغط البطيء، العودة السريعة)، التحكم المزدوج في الضغط/الوضع في الحلقة المغلقة، وأقفال الأمان (ستائر خفيفة، توقف الطوارئ).

السلامة والمساعد: شبكة واقية، وحماية من التحميل الزائد، وتثبيت القالب، وطاولة عمل بفتحة T، وأنظمة تسخين/تبريد اختيارية.

مبدأ العمل

يقوم النظام الكهربائي بتشغيل المضخة الهيدروليكية لزيادة الضغط.

يتحرك شريط التمرير (الكبش) لأسفل بسرعة ليقترب من قطعة العمل.

يتحول إلى الختم/التشكيل البطيء والضغط العالي عند ملامسته للمادة.

يتحمل الضغط لفترة محددة (إذا لزم الأمر) لضمان الحفاظ على الشكل.

يتراجع شريط التمرير بسرعة، وتخرج أسطوانة الوسادة الجزء النهائي.

مزايا الأداء الرئيسية

صلابة وتوازي فائقان: تعمل أربعة أعمدة متماثلة على تقليل تشوه الإطار، مما يضمن توزيعًا موحدًا للقوة، وهو أمر بالغ الأهمية للرسم العميق وختم الأجزاء الكبيرة.

الوصول من أربعة جوانب: التحميل/التفريغ دون عائق من جميع الاتجاهات، مما يسهل التكامل الآلي (الأذرع الآلية).

الحمولة المرنة والشوط: تتراوح السعات القياسية من 63 طنًا إلى أكثر من 2000 طن، مع شوط قابل للتخصيص، وارتفاع مفتوح، وحجم الطاولة.

كفاءة الطاقة: تعمل الأنظمة الهيدروليكية المؤازرة الحديثة على تقليل استهلاك الطاقة مقارنة بالمضخات التقليدية ذات السرعة الثابتة.
