تعليمات المعدات

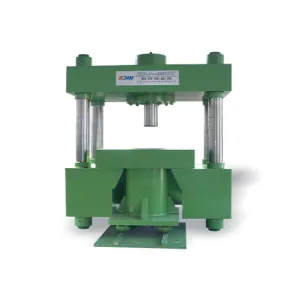

إن سلسلة تفكيك حلقة الأسطوانة المتنقلة ZBJ-G عبارة عن مكبس هيدروليكي متخصص بأربعة أعمدة مصمم لمصانع درفلة المعادن (السلك العالي، والقضيب، والشكل الجانبي). القلب عبارة عن جسم متحرك + ضغط حمولة كبير مناسب / تفكيك + تركيبات خاصة بحلقة الأسطوانة، والتي تحل التفكيك السريع وتجميع الأسطوانة / حلقة الأسطوانة / ملاءمة التداخل المخروطية.

تحديد المواقع المنتج والمزايا الأساسية

خصوصية قوية: من أجل التداخل المناسب، يتم تفكيك وتجميع حلقات الأسطوانة المخروطية الأكمام وأعمدة الأسطوانة في مطاحن الأسلاك / القضبان / التشكيلات عالية السرعة، واستبدال العمل اليدوي والأدوات البسيطة.

التنقل المرن: تم تجهيز الماكينة بأكملها بعجلات مشي ومسارات/بدون مسارات، والتي يمكن أن تتحرك داخل ورشة العمل وتتكيف مع تغيير بكرات الرف المتعددة.

كفاءة عالية: يستغرق تفكيك وتجميع مجموعة واحدة من حلقات الأسطوانة من 5 إلى 10 دقائق، مما يقلل بشكل كبير من وقت التوقف عن استبدال الأسطوانة.

آمن وموثوق: قفل هيدروليكي ذاتي، حماية من الحمل الزائد، تشغيل يدوي لتجنب خطر طرد قطعة العمل.

التصميم الهيكلي والمتحرك

ثلاثة عوارض وأربعة أعمدة + قاعدة متحركة: وصلة صلبة للعارضة العلوية، والمنزلق، ومنضدة العمل؛ القاعدة مجهزة بآلية المشي (محركة/يدوية)، والتي يمكن أن تتحرك على طول المسار أو الأرض.

جسم عالي الصلابة: لحام الألواح الفولاذية + تقادم الاهتزاز، تبريد العمود وتلطيفه + الكروم الصلب، الحمل المضاد اللامركزي، دقة التوجيه العالية.

وضع الجوال:

نوع المسار: تضمن القضبان الفولاذية المدمجة مسبقًا في ورشة العمل سلاسة الحركة وتحديد المواقع بدقة.

غير مطروقة: إطارات صلبة + توجيه، تكيف مرن مع ورش العمل غير المطروقة.

قفل تحديد الموضع: بعد تثبيته في مكانه، يتم استخدام القفل الهيدروليكي/الميكانيكي لضمان استقرار جسم الآلة أثناء التفكيك والتجميع.

النظام الهيدروليكي ونظام التحكم (مثل سلسلة ZBJ)

نظام متكامل للصمام: عمل حساس، تأثير صغير، تسرب منخفض، عمر خدمة طويل.

سرعات متعددة: انخفاض سريع ← عمل بطيء ← الضغط المستمر ← العودة، الضغط/السرعة قابلة للتعديل بشكل لا نهائي.

تكوين الطاقة: المحرك الرئيسي 30-55 كيلو واط (حسب الحمولة)، يلبي متطلبات التشغيل السريع للحمولة الكبيرة.

PLC+شاشة تعمل باللمس/شاشة رقمية: حركة بوصة، مرة واحدة، نصف أوتوماتيكية؛ مسافة ثابتة/عملية ضغط ثابتة مزدوجة، تأخير الضغط.

دائرة السلامة: قفل هيدروليكي، حماية من التحميل الزائد، توقف الطوارئ، زر يدوي مزدوج، حد.

وظيفة خاصة لتفكيك وتجميع حلقات الأسطوانة

الأدوات الخاصة: تأتي بشكل قياسي مع جلبة ضغط حلقية أسطوانية، وقضيب علوي ذو كم مخروطي، ومقعد تحديد المواقع، مناسب لمواصفات مختلفة من حلقات أسطوانية (قطر 200 - قطر 600 مم).

القوة ثنائية الاتجاه: يتم تفكيك/تجميع الأسطوانة الرئيسية عن طريق الضغط لأسفل، وتقوم الأسطوانة العلوية السفلية بدفع قطعة العمل للخارج لإكمال فصل/ضغط التداخل.

دقة المحاذاة: تم تجهيز طاولة العمل بفتحات تحديد المواقع/كتل على شكل حرف V قابلة للتعديل لضمان أن عمود الأسطوانة متحد المحور مع شريط التمرير، مما يمنع الحمل والإجهاد اللامركزي.

الوظائف المساعدة: طاولة دوارة هيدروليكية اختيارية، وحدة رفع حلقة الأسطوانة، واجهة مساعدة للتبريد/التدفئة.
